封裝設計：
1、為客戶提供低成本高可靠性的封裝解決方案；
2、提供sip、mcm、FCBGA、WLCSP、Fan_IN/OUT、In_FO、QFN、COB、COF等各種類型的封裝設計服務；
3、設計前期的封裝方案評估，包括封裝外形選擇，管腳分配，材料選擇，成本分析，供應商選擇等；
4、基板layout設計，設計規則檢查，出加工制造文件等；
5、與Substrate廠商和Assembly廠商的工程確認等。

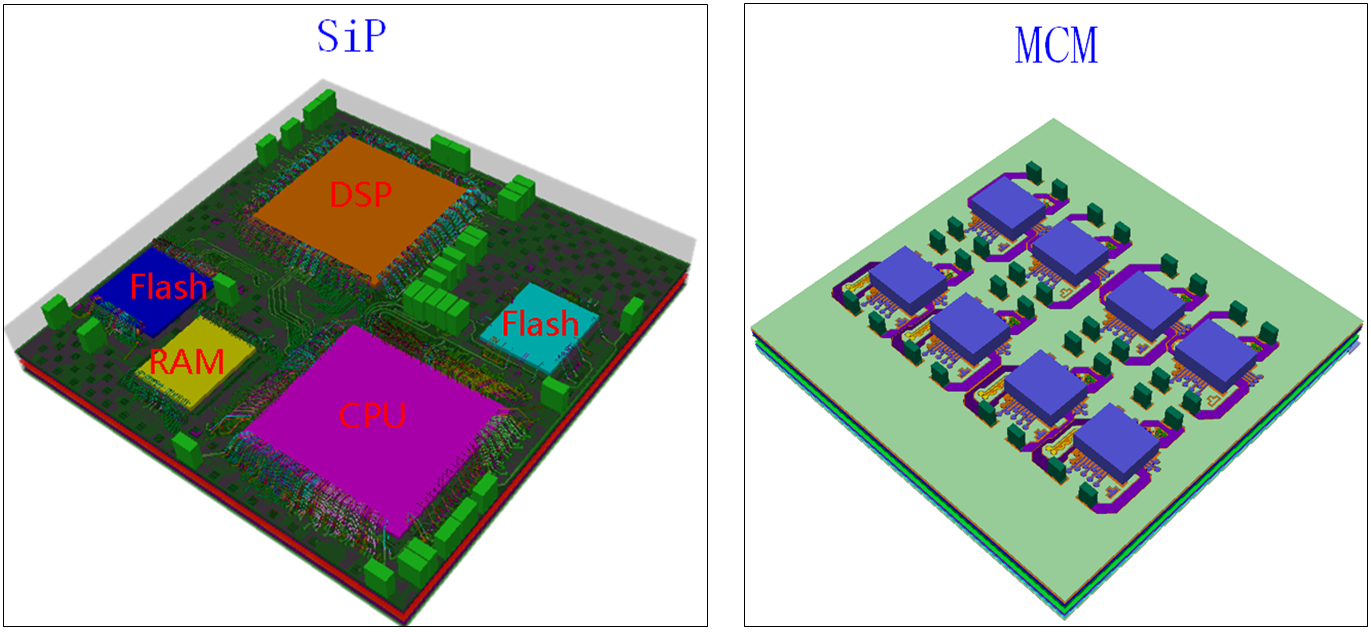

SIP封裝介紹：
SiP（系統級封裝）是一個功能齊全的子系統，它將一個或多個IC芯片及被動元件整合在一個封裝中，對外提供一個完整的系統功能。
這里芯片可以采用不同的工藝制作，如CMOS、BiCMOS、GaAs等，可以是Wire bonding（金絲鍵合）芯片或Flipchip（倒裝）芯片，可以是裸片也可以是已封裝好的芯片。被動元器件如電阻、電容、電感、晶體、濾波器、巴倫等。
SiP優點：
1.尺寸?。?/strong>
在相同的功能上，SiP模組較獨立封裝的IC更能節省PCB的空間。
2.時間快
SiP模組能夠同時設計在系統中，且在系統主板調整及調試的階段中，能更快的完成預測及預審。
3.成本低
SiP模組價格雖比單個零件昂貴，然而PCB空間縮小，低故障率、低測試成本及簡化系統設計，使得總成本減少。
4.高生產效率
通過SiP里整合分離被動元件，降低不良率，從而提高整體產品的成品率。模組采用高階的IC封裝工藝，減少系統故障率。
5.簡化系統設計
SiP將復雜的電路融入模組中，降低PCB電路設計的復雜性。SiP模組提供快速更換功能，讓系統設計人員輕易加入所需功能。
6.簡化系統測試
SiP模組出貨前已經過測試，減少系統測試時間。
7.簡化物流管理
SiP模組能夠減少倉庫備料的項目及數量，簡化生產的步驟。

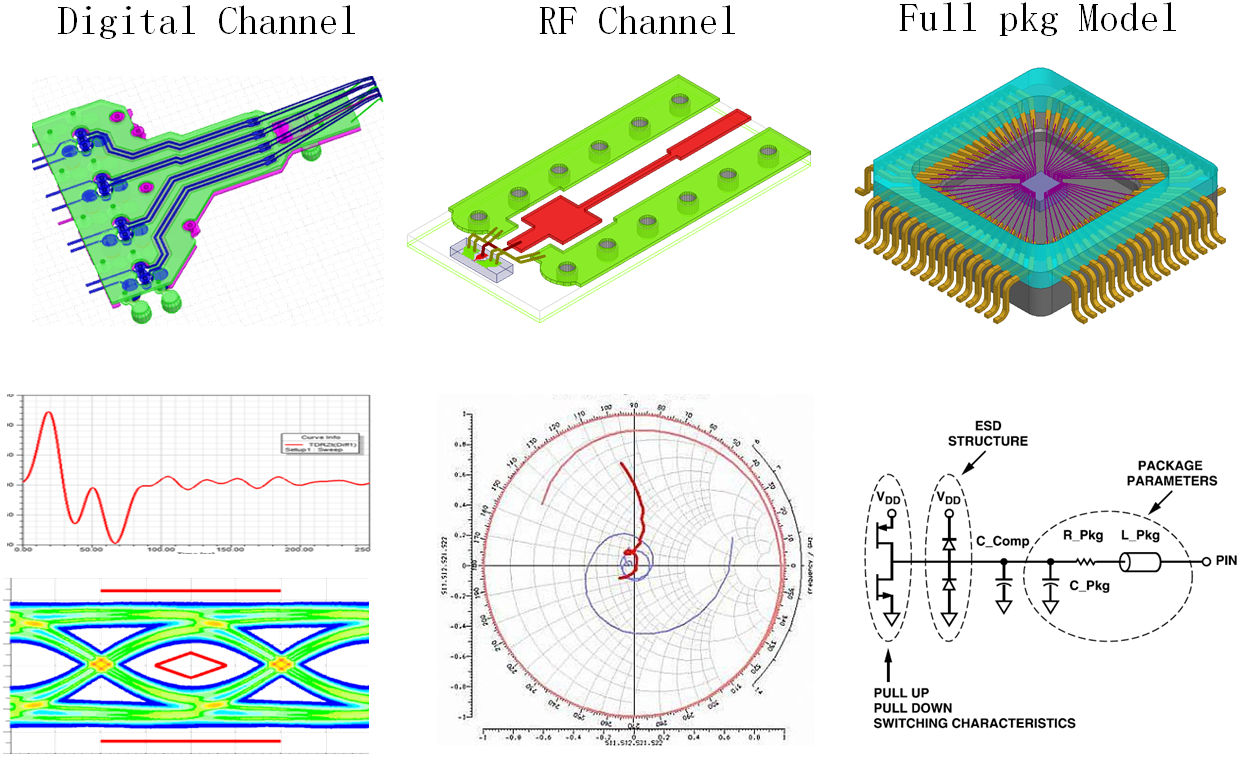

電磁仿真：
1、封裝RLC參數、S參數提??；射頻微波芯片封裝結構優化；Chip-Package-PCB聯合電磁仿真等；
2、直流壓降仿真：分析封裝的直流壓降，電流密度分布，功率密度分布，電阻網絡等；
3、電源完整性仿真：分析封裝電源分配系統的性能，評估基板疊層，電容選擇和位置優化等；
4、信號完整性仿真：分析封裝內部信號路徑，串?dāng)_和SSN/SSO，信號延遲，抖動和眼圖等；
5、電磁兼容：分析電磁干擾和輻射等；
6、模型抽?。禾崛‰娫捶峙渚W(wǎng)絡和信號網絡的精確模型；
熱仿真：
1、建立封裝3D詳細熱結構模型；
2、JEDEC標準熱阻模型提?。?/p>
3、JEDEC標準環境/實際系統環境下封裝熱管理優化；
4、從材料選擇和封裝結構等方面對封裝熱管理做優化處理，滿足客戶的熱設計要求；

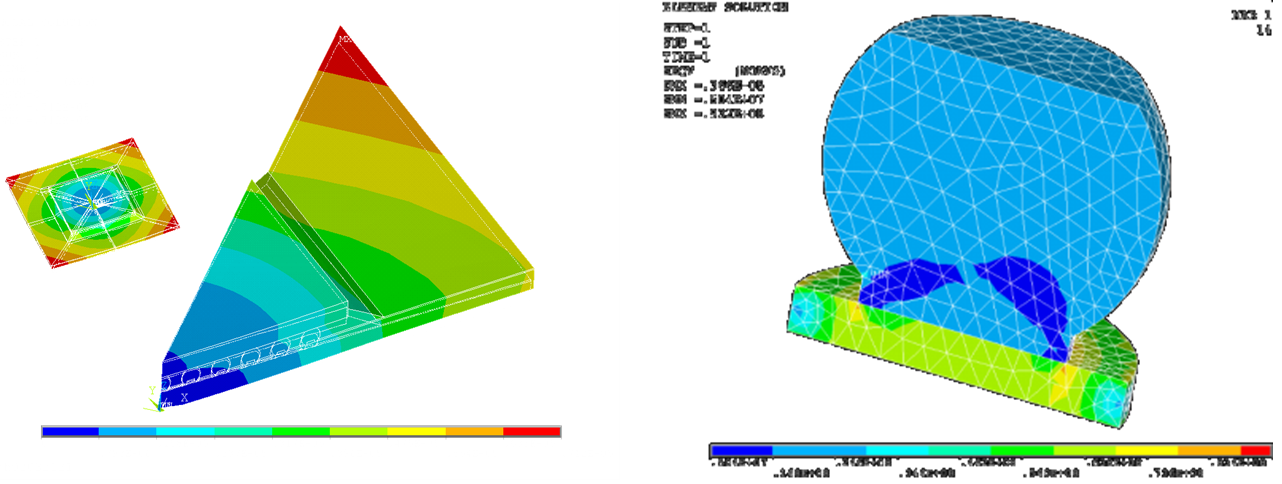

應力仿真：
1、材料評估；
2、翹曲變形分析；
3、熱應力仿真及優化；
4、焊點疲勞壽命分析；

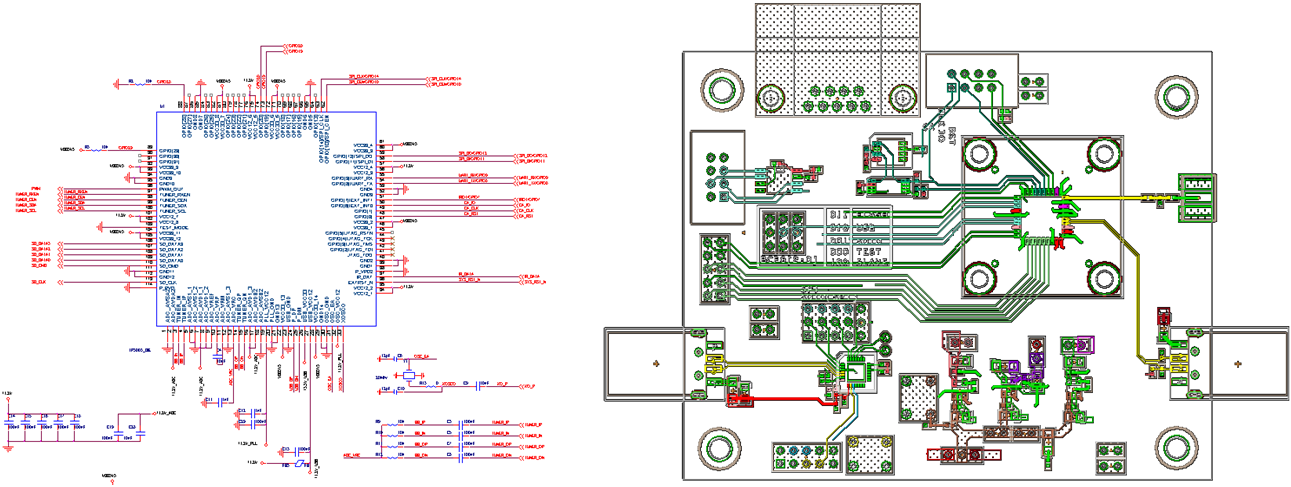

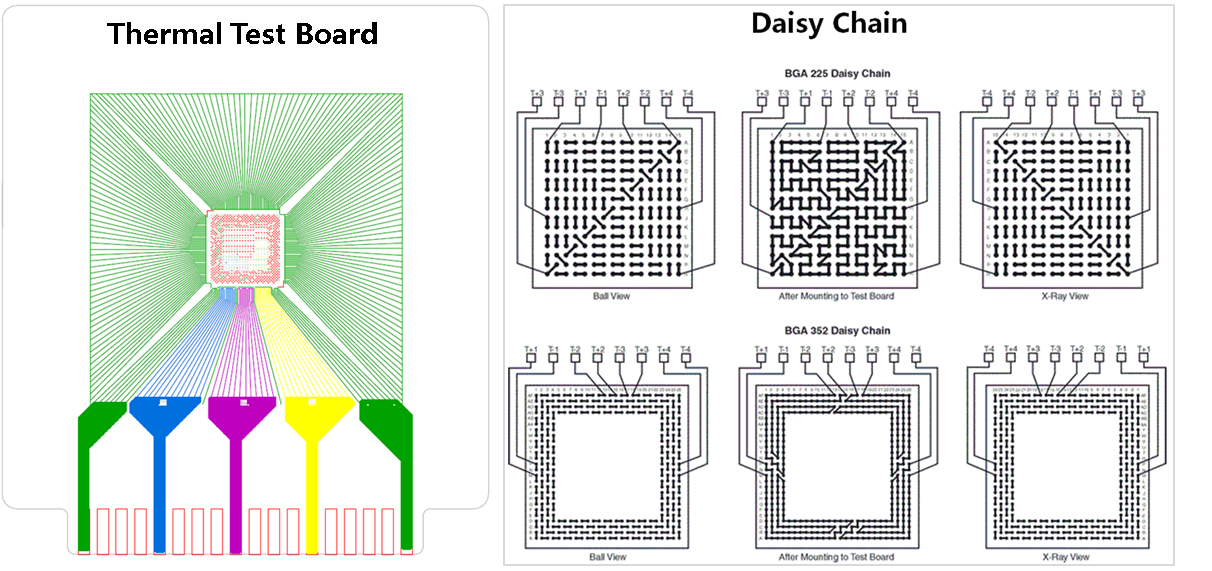

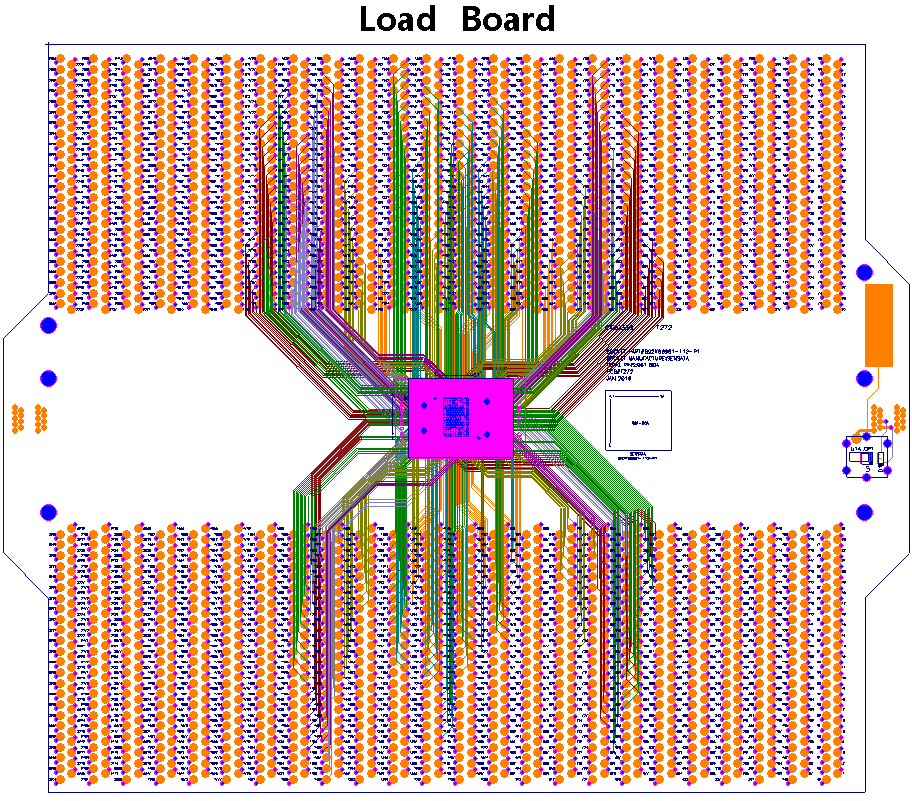

封裝測試板設計：
1、原理圖設計；
2、PCB設計；
3、板材選擇；
4、Bom確認；
